产品简介

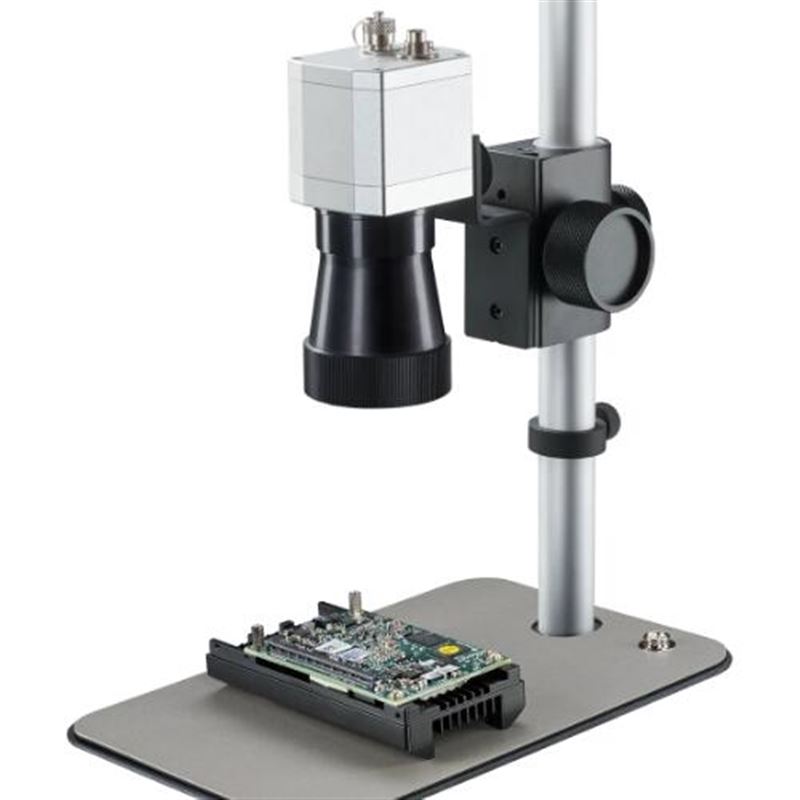

Optris工业 USB 红外显微热像仪
Xi 400 红外热像仪系统配备了显微镜光学系统，专门用于印刷电路板分析和电气元件温度测量，分辨率为 382 x 288，经济实惠。

Optris工业 USB 红外显微热像仪

Xi 400 红外热像仪系统配备了显微镜光学系统，专门用于印刷电路板分析和电气元件温度测量，分辨率为 382 x 288，经济实惠。该红外热像仪将长波红外热像仪与精确对焦的显微镜载物台和专为小型目标优化设计的德国光学元件相结合，可测量最小的细节。在电子工业中，小型设备十分常见，而红外热像仪系统通常缺乏针对此类目标的光学系统。IFOV 和 MFOV 等规格对于精确测量温度至关重要。高达 80 Hz 的高帧频和无缝计算机连接使其适用于监控快速热制造过程。

工业 USB 红外热像仪

体积小，坚固耐用，具有电动聚焦功能

距离与测点尺寸比，高达 390:1

光学分辨率 382 x 288 px

帧频高达 80 Hz，可监控快速过程

测点尺寸或瞬时视场 (IFOV) 为 80 µm

可对小至 240 微米的元件进行精确的温度测量

Optris Xi 400通过其主要的USB接口提供无缝的计算机连接，并具有80 Hz的惊人帧率。这个高帧率允许监控快速热过程，特别是在线扫描模式下，确保动态应用中精确及时的热数据收集。

Optris PIX Connect软件通过包括时间与温度测量功能解决了数据提取和分析的难题，该功能以用户指定的间隔记录数据并将其存储在.csv文件中。偏好全图像的工程师可以使用校准的序列文件或校准的.tiff图像，在用户指定的间隔内捕获。快照序列存储例程还支持在用户指定的间隔内存储完整的温度矩阵到.csv文件中。

Xi 400 红外热像仪具有模拟和数字输出以及过程接口，非常适合为机器和设备提供控制输入。软件开发人员套件可供集成商开发特定应用软件解决方案。对于短路或故障检测，该软件允许工程师轻松优化温度显示设置，以检测最轻微的温度上升。对于更具挑战性的应用，还提供图像减法功能，使用户能够用较低的电流输入从同一电路板上减去实时图像（如通电的印刷电路板），从而更有效地突出温度差异。

Optris工业 USB 红外显微热像仪

型号 Xi 400 LT 18°x14° MO

探测器

光学分辨率 382×288 像素

像素间距 17 微米

探测器 非制冷红外探测器

光谱范围 低温测量: 8 – 14 µm

光学滤波器 无

帧频 80 Hz / 27 Hz

光学

视场角 18°x14°

焦距[毫米］ 20

F 值 1

光学分辨率 375:1

到目标的最小距离 90 – 110 mm

可互换光学镜组 No

测量

目标测量范围 –20 °C … 100 °C

0 °C … 250 °C

(20) 150 °C … 900 °C **1)

精度 *1) ±2 °C or ±2 %, whichever is greater

热灵敏度 (NETD) *2) 80 mK

可探测的最小光斑尺寸 IFOV：1 像素 80 µm

可测量的最小光斑尺寸 MFOV 240 µm

测量视场 (MFOV) 3×3 像素

预热时间 10 分钟

发射率/透射率/反射率 可调： 0.100…1.100

接口

接口 USB

可选： USB 千兆以太网（PoE）接口

支持的协议 USB 2.0

兼容软件 PIXConnect, ConnectSDK, EasyAPI, DirectSDK

模拟输入/输出

直接输出/输入 1x 模拟输出 (0/4-20 mA)

1x 输入（模拟或数字）；光隔离

可选工业过程接口 (PIF) 2x 0 – 10 V 输入，数字输入（最大 24 V），

3x 0/4 – 20 mA 输出，3x 继电器（0 – 30 V/ 400 mA），故障安全继电器

电缆长度 USB：1 米（3.3 英尺）（标准），3 米（9.8 英尺），5 米（16.4 英尺），10 米（32.8 英尺）

图像处理

配置 通过 PIXConnect

操作 计算机支持

功能 感兴趣区域测量、线扫描、事件采集器、合并、报警、比较功能、温度-时间图、温度曲线、记录和播放、触发 …

常规

尺寸 直径 36 mm x 100 mm，螺纹： M30x1

外壳材料 不锈钢

重量 216 – 220 克，取决于镜头（不含安装支架）

三脚架 1/4-20 UNC

焦距 电动

原产国 德国

环境与认证

工作温度范围 0…50°C

存储温度范围 -40…70 °C

相对湿度 10 – 95 %，无冷凝

防护等级 IP67, NEMA-4

电磁兼容性 2014/30/EU

冲击 IEC 60068-2-27 (25 G 和 50 G)

冲击 IEC 60068-2-6（正弦波）

IEC 60068-2-64（宽带噪声）

标准 CE, UKCA, RoHS

电源

电源 USB

耗电量 最大功率 2.5 W

配件

显微镜支架 可选

防静电垫 可选

尺寸 300 x 220 x 150 毫米

零件编号 OPTXI40LTF20CFT090

附加编号 1) 准确性说明从 150 °C 开始生效
